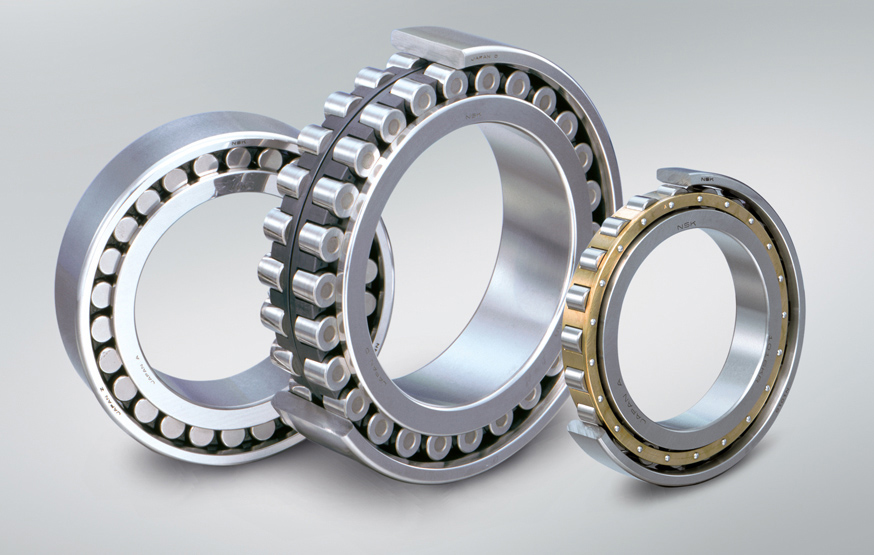

Dvouřadá válečková ložiska vřetenová (NN...)

Dvouřadá válečková ložiska mají díky dvěma řadám válečků velmi vysokou tuhost a únosnost, jsou proto určena pro přenos velkých radiálních zatížení.

Používají se nejčastěji pro vřetena soustruhů, které mají vysoké nároky z hlediska tuhosti.

Provedení:

Typ NN – nákružky na vnitřním kroužku, bez nákružků na vnějším kroužku

Typ NNU – nákružky na vnějším kroužku, bez nákružků na vnitřním kroužku

E44 – provedení s mazací drážkou a mazacími otvory ve vnějším kroužku.

Dva typy klecí:

MB - mosazná
TB - plastová PPS klec

Vyrábějí se také s kuželovou dírou (K nebo KR).

Stupně přesnosti: P5, P4, P2 dle ISO, P4Y speciální třída přesnosti – zúžené toleranční pole - na spodní hranici tolerančního pole dle ISO

Radiální vůle: CC1 -standardní pro ložiska s válcovou dírou, CC0 – standardní pro ložiska s kuželovou dírou, CCG – speciální radiální vůle. Výslednou radiální vůli lze při montáži nastavit na požadovanou hodnotu axiálním posunutím vnitřního kroužku na kuželovém sedle čepu.

Vyrábějí se také utěsněná dvouřadá válečková ložiska opět odolná proti velmi vysokému a rázovému zatížení.

Označení: NN 30.., NN39.., NN49.., NNU49..,
