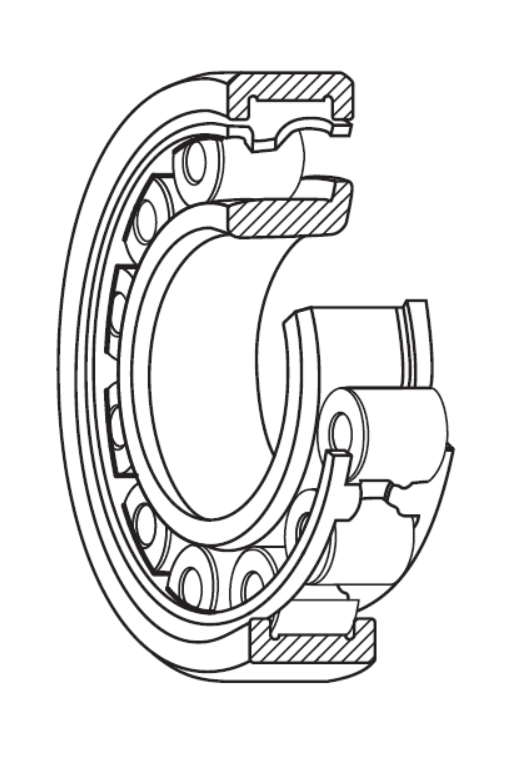

Standardní jednořadá válečková ložiska

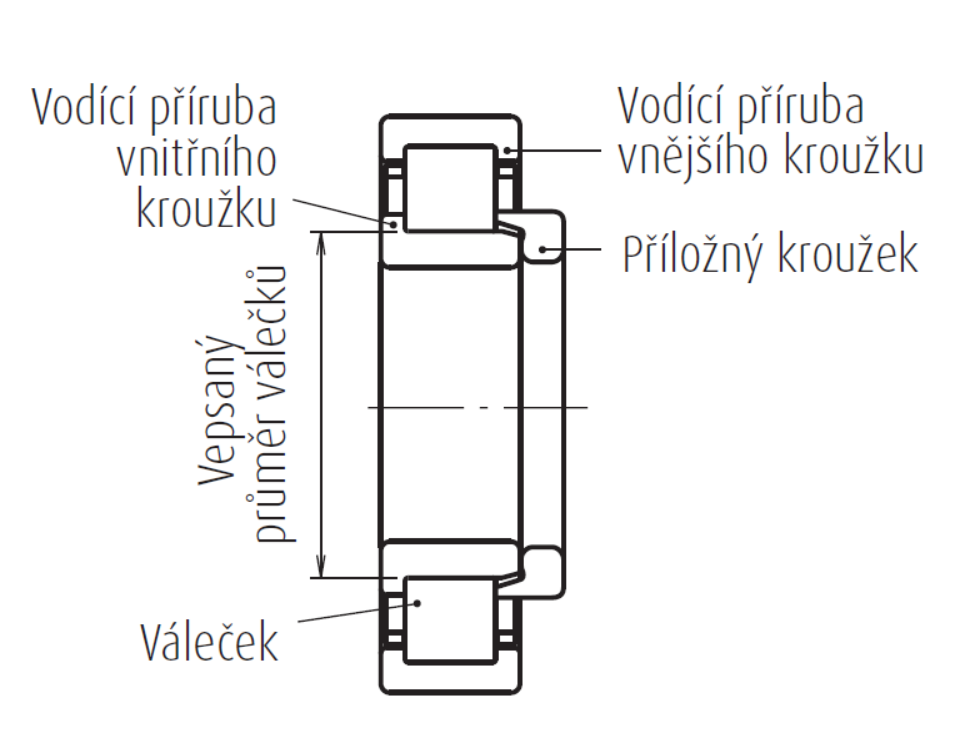

Různé konstrukční typy jednořadých válečkových ložisek:

typ NU – dva pevné nákružky na vnějším kroužku a vnitřní kroužek bez nákružků (axiální posun hřídele vzhledem k tělesu je přípustný v obou směrech)
typ N - vnitřní kroužek má dva pevné nákružky a vnější kroužek je bez nákružků (axiální posuv hřídele vzhledem k tělesu je přípustný v obou směrech)
typ NJ - dva pevné nákružky na vnějším kroužku a vnitřní kroužek má jeden nákružek (tato ložiska tedy mohou být používána jako axiálně vodicí v jednom směru)
typ NUP - dva pevné nákružky na vnějším kroužku a vnitřní kroužek má jeden nákružek a plochý příložný kroužek (tato ložiska lze použít jako obousměrně axiálně vodicí ložiska)

Stejnou funkci jako ložisko typu NUP mohou vykonávat ložiska typu NJ s příložným kroužkem HJ.

Označení: N2.., N3.., N4.., N10.., N22.., N23.., NJ2.., NJ3.., NJ4.., NJ10.., NJ22.., NJ23.., NU2.., NU3.., NU4.., NU10.., NU22.., NU23.., NUP2.., NUP3.., NUP4.., NUP10.., NUP22.., NUP23..

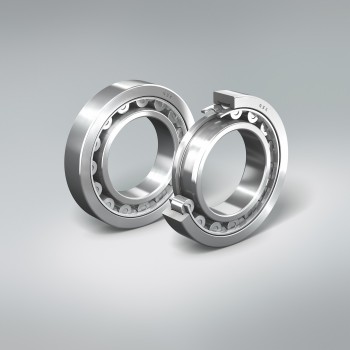

Válečková ložiska EW

Pro náročné provozy:

inovovaná vnitřní konstrukce
lisovaná vysokopevnostní ocelová klec
větší počet válečků

Výhody:

vysoká únosnost a pevnost
tichý chod
prodloužená životnost
vysoké otáčky
odolnost vysokým teplotám

Hlavní uplatnění válečkových ložisek EW je ve větších elektrických motorech, převodovkách, kompresorech, papírenských strojích a dalších náročných provozech.
